Généralités

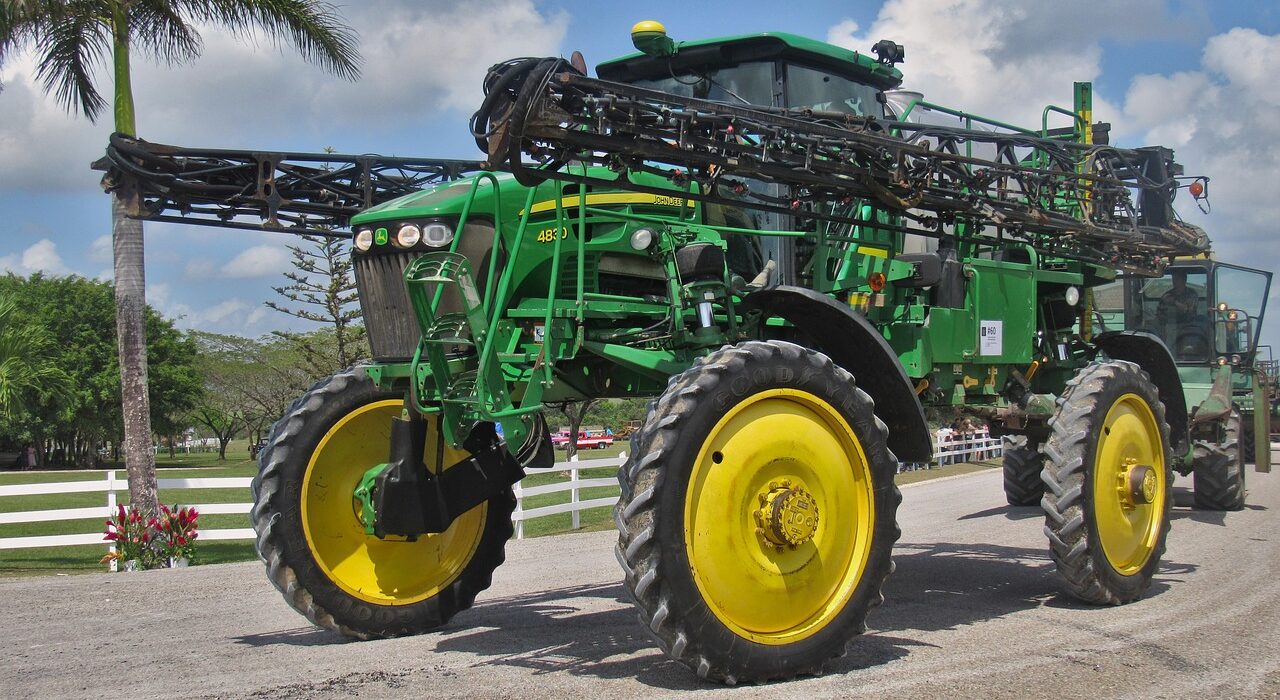

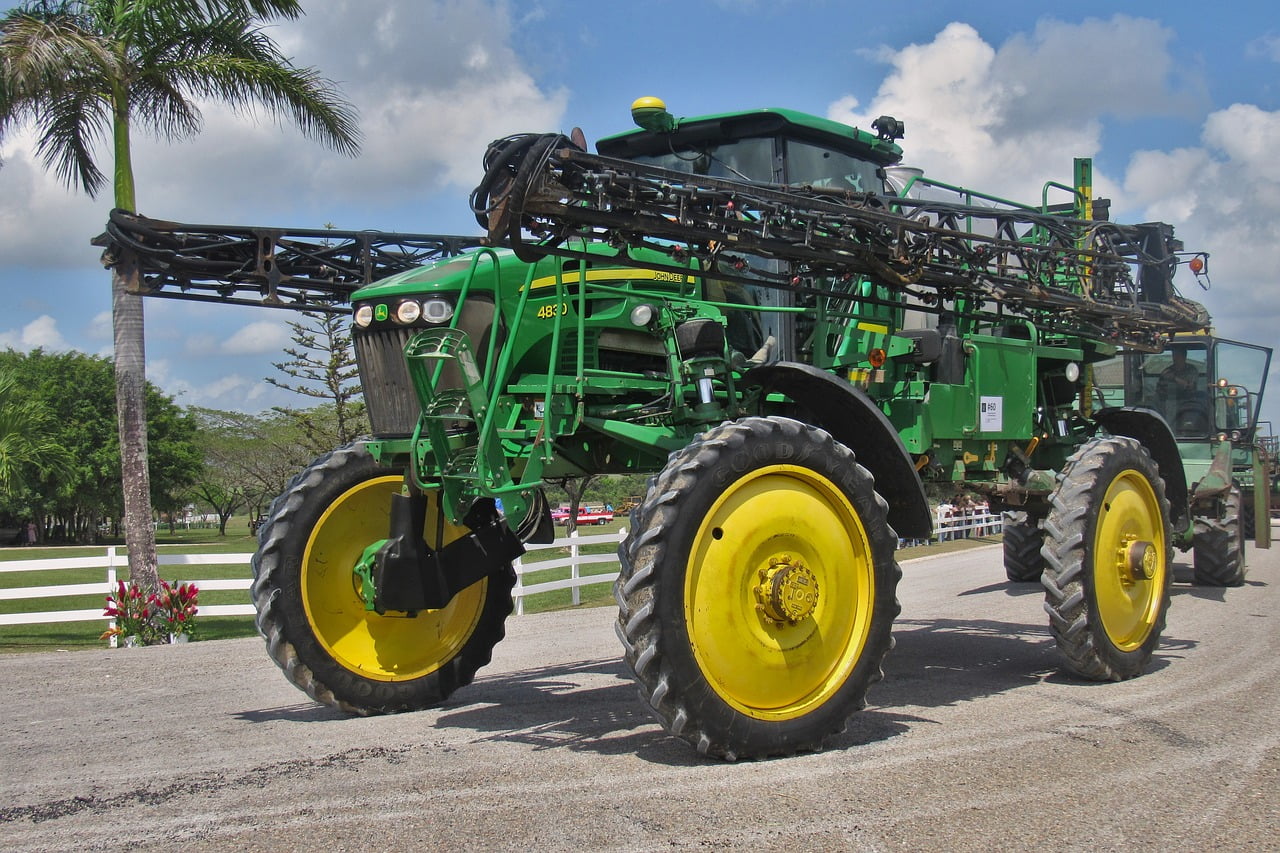

Les pulvérisateurs ou atomiseurs sont l’outil le plus utilisé dans une production agricole, du fait que presque tous les traitements phytosanitaires passent par un pulvérisateur.
L’utilisation continue des pulvérisateurs provoque l’altération de leurs caractéristiques techniques par le colmatage ou l’usure de quelques composants et par conséquent l’altération des performances des atomiseurs, ce qui impose un étalonnage des pulvérisateurs périodique.
Les pulvérisateurs permet l’apport ou l’application d’un traitement d’une manière correcte et efficace (la dose, la bouillie, type des gouttelettes …etc.).
Dans cet article nous allons présenter les objectifs d’étalonnage des pulvérisateurs, les causes de l’altération des performances des pulvérisateurs, la procédure ou le déroulement d’étalonnage des pulvérisateurs et finalement les précautions et les consignes à prendre en considération au moment d’étalonnage des pulvérisateurs.
Table des matières :
Objectifs d’étalonnage des pulvérisateurs
Parmi les objectifs d’étalonnage des pulvérisateurs, nous pouvons citer :
- Remettre les atomiseurs en bon fonctionnement.
- Assurer une application précise des traitements phytosanitaires.
- Eviter les pannes mécaniques irréparables.
- Protéger l’environnement.
- Appliquer la dose correcte de produit.
Causes
Les causes de la détérioration des performances des pulvérisateurs sont diverses, les plus courantes sont :
- Colmatage des composants des pulvérisateurs.
- Détérioration de régulateur de pression.
- Détérioration des orifices des buses.
- Détérioration des filtres.
- Détérioration de la pompe des pulvérisateurs (ex. problèmes des membranes de la pompe…etc.).
Déroulement d’étalonnage des pulvérisateurs
Outils nécessaires :
Pour faire l’étalonnage d’un pulvérisateur nous aurons besoin des outils suivants :
- Chronomètre.
- Mètre ruban.
- Bouteilles de récupération de la bouillie des buses.
- Équipements de sécurités.
- Point d’eau.
- Eprouvettes.
- Marqueurs de superficie (drapeaux ou autres).
Déroulement :
Surface de référence :
La première étape dans le processus d’étalonnage des pulvérisateurs, est la détermination de la surface de référence, pour le faire il faut mesurer 100 ml (mètre linéaire), déterminer le nombre de passages que vous voulez faire, mesurer la largeur de travail et finalement calculer la surface de référence selon les calculs ci-après :
La longueur de la surface est 100 ml, donc l = 100 ml
La largeur de la surface : L = (largeur de travail) * (nbre de passages)
NB. La largeur de travail est la largeur de pulvérisateur pour les grandes cultures, sinon pour les traitements en arboriculture la largeur de travail est la distance entre deux lignes de plantation.
Alors la surface de référence est : S (m2) = l (m) * L (m)
Remplissage de pulvérisateur avec de l’eau claire :
Il faut remplir le pulvérisateur avec de l’eau, la quantité d’eau doit être suffisante et il faut que le pulvérisateur soit propre.
Purger les conduites d’atomiseur avec de l’eau :
Afin d’avoir les valeurs exactes de la bouillie, il faut faire fonctionner le pulvérisateur avant de commencer le traitement, car la superficie ici est très réduite donc pour être correcte il faut faire remplir les conduites avant le début de l’étalonnage.
Installer les bouteilles de récupération de la bouillie des buses :
Il faut couvrir toutes les buses avec les bouteilles de récupération de la bouillie et il ne faut pas avoir la moindre fuite.
Démarrer le pulvérisateur sur la surface de référence :
Démarrer le pulvérisateur sur la surface de référence, il faut que l’eau de l’atomiseur ne s’applique que sur la surface de référence et il ne faut pas avoir de chevauchement entre les passages.
NB. Il faut déterminer également le temps de traitement sur la surface de référence à l’aide d’un chronomètre.
Récupération de la bouillie et la mesurer avec l’éprouvette :
Il faut récupérer la bouillie de chaque buse et déterminer le volume de la bouillie à l’aide des éprouvettes.
Refaire le traitement plusieurs fois :
Il faut refaire le traitement sur la surface de référence plusieurs fois, un minimum de 3 fois pour avoir les valeurs les plus réelles.
Calculer le débit d’atomiseur sur un hectare :
Donc à partir des données récupérées de l’exercice précédent nous allons pouvoir calculer le débit à l’hectare de l’atomiseur et de comparer ces valeurs avec celles théoriques fournit avec le pulvérisateur (Cf. manuel d’utilisation).
Calculs :
Nous présentons dans le tableau ci-après les données qu’il faut récupérer de l’exercice ci-dessus :
Alors pour calculer la dose à l’hectare il faut prendre la valeur moyenne de la somme des débits des buses (q) et il faut la rapporter à l’hectare à l’aide de la règle de trois :
Q (l/ha) = q (l/m2)*10000 (m2)/S (m2)
Comparaison de données :
La comparaison de données peut se faire sur plusieurs niveaux, chaque valeur obtenue va aider pour faire le diagnostic de l’état de pulvérisateur.
Précautions au moment de l’étalonnage des pulvérisateurs
- Il faut commencer la comparaison par les valeurs des buses entre elles, ensuite avec les valeurs théoriques.
- Le nombre de répétitions ne doit pas être au-dessous de trois répétitions, plus le nombre de répétitions augmente plus la précision des données augmente également.
- Il faut absolument respecter les bonnes pratiques phytosanitaires et surtout il faut porter les équipements de sécurités au moment de l’exercice.
- La vitesse de tracteur doit être constante tout au long de traitement sur la surface de référence.
- Cette procédure d’étalonnage est valable également pour les atomiseurs à dos ou à poste fixe, il faut juste l’adapter avec les particularités de chaque type.
